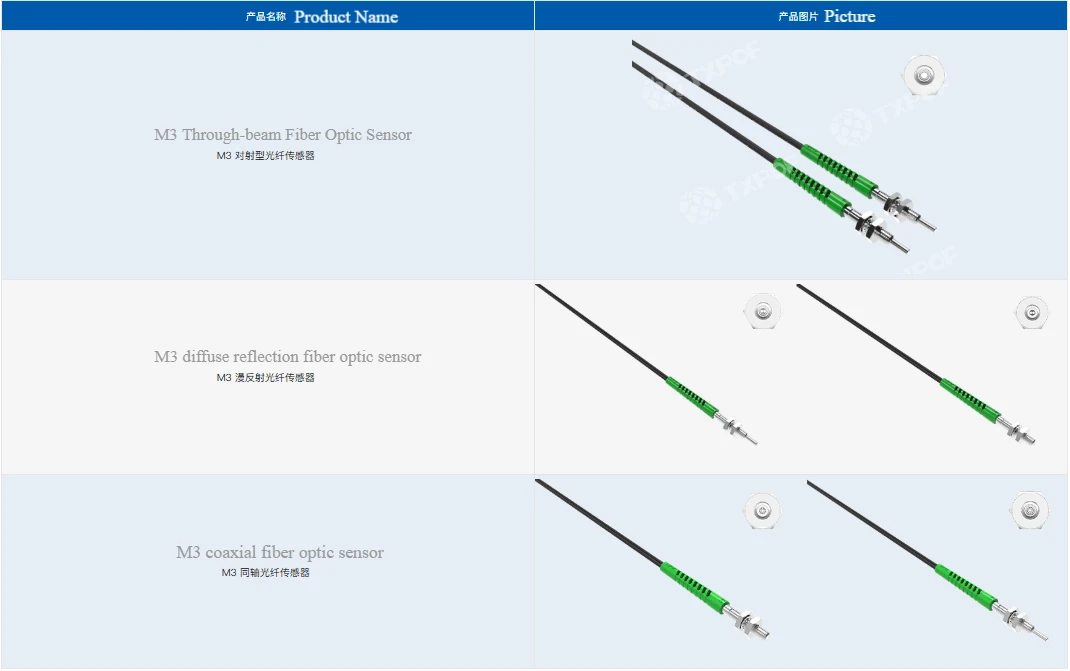

M3-serie kunststof patchkabels voor glasvezeldetectie

De plastic glasvezeldetectiepatchkabels uit de M3-serie zijn geminiaturiseerde optische signaaloverdrachtcomponenten die speciaal zijn ontworpen voor industriële detectietoepassingen. De kernfuncties zijn onder meer een connector van M3--formaat en een intern transmissiemedium van plastic glasvezel (POF). Ze benadrukken een compacte structuur, nauwkeurige detectie en aanpassingsvermogen aan industriële omgevingen. Vaak gecombineerd met glasvezelversterkers, worden ze gebruikt in verschillende detectiescenario's op korte afstand.

Transmissie kern: Door gebruik te maken van geïmporteerde optische kunststofvezels als kern, omvatten de gebruikelijke specificaties enkele-kern 1,0 mm en dubbele- kern 1,0 mm. Sommige high--modellen maken gebruik van multi--kern kunststof optische vezelcombinaties van 0,25 mm×16 kernen om zich aan te passen aan verschillende behoeften op het gebied van sensorsignaaloverdracht. De vezelkern is grotendeels gemaakt van PMMA-materiaal, gecombineerd met een bekleding met een lage-brekingsindex-, geschikt voor de roodlichtband rond 650 nm, en voldoet aan de transmissievereisten voor korte- afstanden van industriële detectie.

M3-connector: Als kerninterfacecomponent heeft het een geminiaturiseerd ontwerp dat past in de compacte poorten van detectieapparaten. Het schaalmateriaal kan worden aangepast, waarbij sommige modellen van roestvrij staal zijn gemaakt, wat een zekere mate van slijtvastheid en corrosieweerstand biedt. Het kan nauwkeurig worden aangesloten op apparaten zoals glasvezelversterkers, en na aansluiting heeft het een hoge positioneringsnauwkeurigheid, waardoor een stabiele koppeling van optische signalen tussen detectie- en ontvangstapparatuur wordt gegarandeerd.

Beschermende structuur: De buitendiameter van de glasvezelmantel is doorgaans 2,2 mm. De gehele kabel maakt gebruik van een flexibele PVC-mantel. Sommige modellen van industriële-kwaliteit optimaliseren de taaiheid van de mantel voor betere buigprestaties, met een minimale buigradius die geschikt is voor interne bekabelingsvereisten. De connector en kabelovergang zijn ontworpen om de impact van het trekken aan de vezelkern tijdens het bekabelen te verminderen, waardoor de duurzaamheid wordt verbeterd.

Miniaturisatie en hoog aanpassingsvermogen: Vergeleken met conventionele connectoren zoals FC en SC is de M3-connector kleiner, waardoor deze eenvoudig kan worden ingebed in compacte sensoren en kleine detectiemodules. Dit lost het probleem van de beperkte bedradingsruimte binnen industriële apparatuur op en sluit aan bij de geïntegreerde ontwerptrend van geautomatiseerde apparatuur.

Hoge detectienauwkeurigheid en aanpassingsvermogen: sommige modellen zijn uitgerust met zeer-precieze focuslenzen van polymeer en kleine-bolle lenzen, waardoor detectie van kleine-vlekken mogelijk is. Dit maakt het nauwkeurig vastleggen van subtiele materiaalveranderingen of positionele afwijkingen mogelijk, waardoor de nauwkeurigheid van de doelherkenning van het sensorsysteem wordt verbeterd en het geschikt wordt gemaakt voor nauwkeurige detectiescenario's.

Interferentieweerstand en industriële scenario's: De plastic optische vezel zelf is niet-geleidend en immuun voor elektromagnetische interferentie van omvormers en hoog-apparatuur in industriële werkplaatsen, waardoor vervorming van het sensorsignaal wordt voorkomen. Bovendien levert het geen elektrische veiligheidsrisico's op en kan het worden gebruikt op detectiepunten in de buurt van metalen componenten of gebieden met hoge spanning.

Het wordt veel gebruikt op gebieden zoals visuele detectieapparatuur, industriële robots, voedselverwerking en -verpakking, precisie-inspectie van geautomatiseerde apparatuur en autoproductie.
